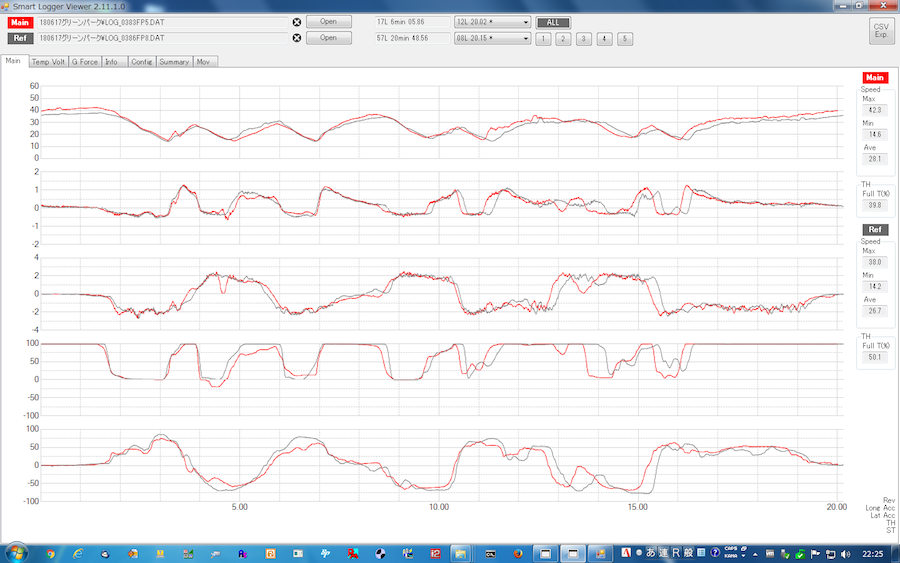

analysis1

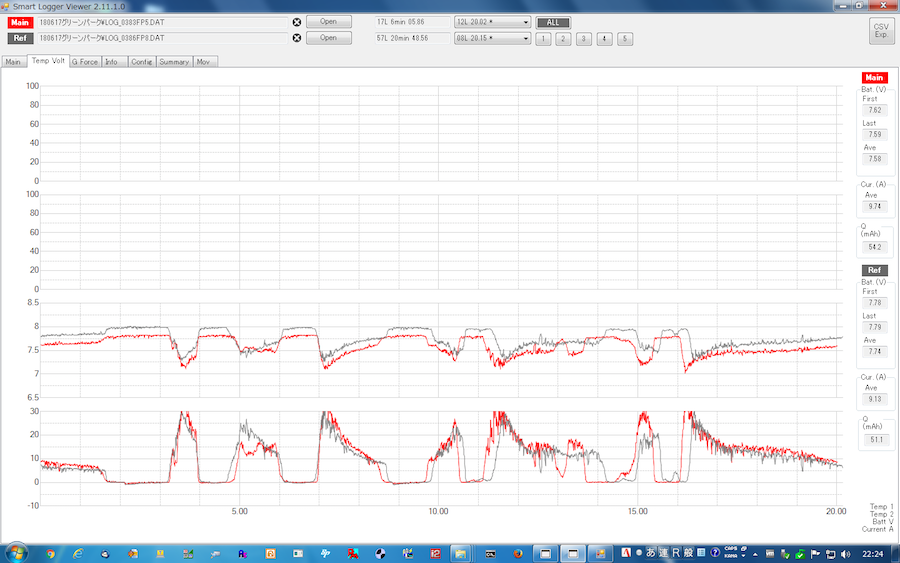

analysis2

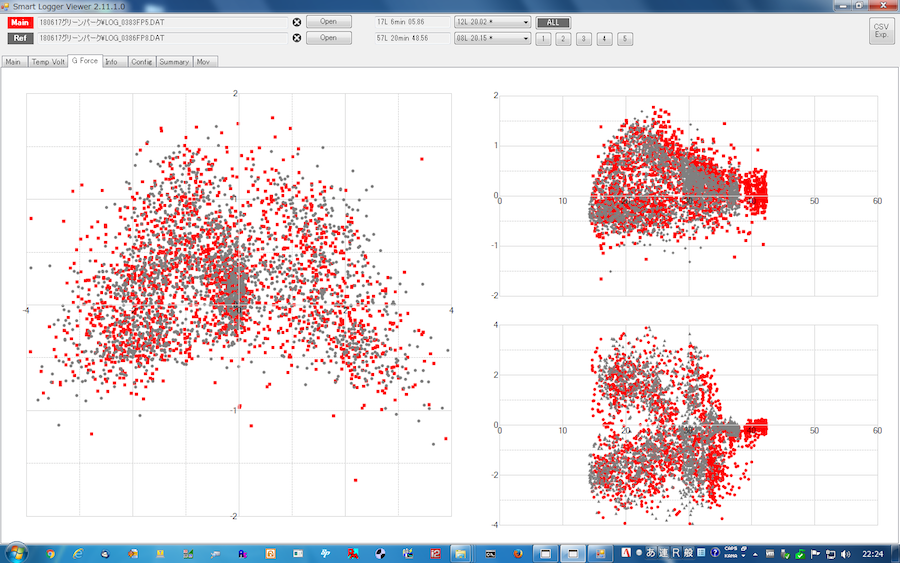

analysis3
analysis3

"Analyze your car !"

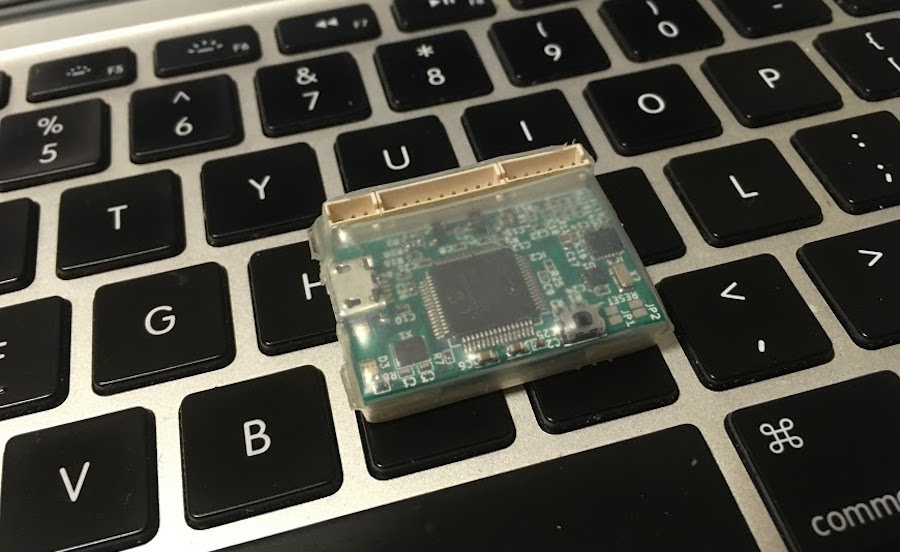

Smart LoggerはRCカーに搭載可能な超小型データロガーです

ステアリングやスロットル操作を初め、回転数、3軸の加速度、3軸の角速度、電圧、電流、温度センサーに対応。1/100秒単位の高精度かつ1時間を越える長時間ロギングも可能。 ラップタイムやセクタータイム計測機能を元にラップごとの比較をワンタッチで実現。ドライビングから車の性能まで幅広い分析に対応します。

Smart Logger PRO 本体仕様

  • 超小型・軽量タイプ
  • サイズ: 27x36x10 mm
  • 本体重量: 約8グラム 配線別
  • 電源: DC 3.7V~12.0V
  • 消費電流: 計測時 平均 約30 mA(6V)
  • 販売価格: 5万円 (本体1台、ビーコン1台)
  • 温度センサー、ラップセンサー、電流センサー付属
  • ※製品改良等のため仕様は変更になる場合があります。

Smart Logger EASY 本体仕様

  • 接続簡単タイプ
  • サイズ: 27x36x15 mm (コネクタをのぞく)
  • 本体重量: 約10グラム 配線別
  • 電源: DC 3.7V~12.0V
  • 消費電流: 計測時 平均 約30 mA(6V)
  • 販売価格: 5万円 (本体1台、ビーコン1台)
  • 温度センサー、ラップセンサー、電流センサー付属
  • ※製品改良等のため仕様は変更になる場合があります。

ビーコン 仕様

  • サイズ: 48x62x15 mm (収納時)
  • 赤外線LED x2
  • 電源: 単4乾電池 x2
  • モード: (LAP / SECTOR)
  • 出力: Low(屋内) / High(屋外)
  • 消費電流: 平均約50mA
  • 連続使用時間: 約10時間 (750mAhニッケル水素)
  • ※製品改良等のため仕様は変更になる場合があります。

ロギングデータ

  • サンプリングレート: 100Hz
  • モーター回転数: 60 to 100000 rpm
  • 加速度: ±8g (3軸)
  • 角速度: ±2000dps (3軸)
  • ステアリングパルス: 20 to 2300 μsec
  • スロットルパルス: 20 to 2300 μsec
  • バッテリー電圧 : 0 to 12 V
  • モーター温度: 0 to 120 degC
  • 温度: 0 to 120 degC
  • 電流 (DC): 0 to 150 A
  • ラップタイム: 0.01 Sec セクタータイム対応

分析ソフト動作環境

  • Windows 7 or Windows 10が動作しているPC (要 .Net Framework4.0)
